EDuino

Название: EDuino
Процессор: ATmega168/328
Тактовая частота: 16 МГц
Совместимость с Shield-платами: нет
Совместимость с ArduinoIDE: есть
Домашняя страница проекта: embeddeddreams.com/site/2009/07/29/eduino/
Дата первого упоминания: 29.07.2009

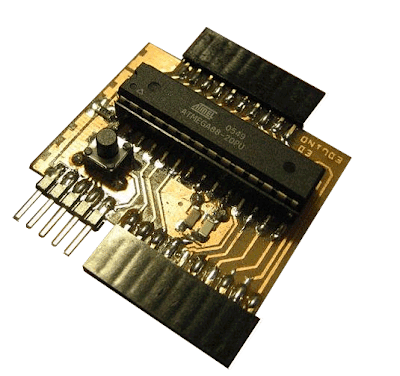

Думая, что все более-менее оригинальные варианты X-duino уже реализованы, я злостно ошибался. Проект Embedded Dreams решил порадовать нас breakout-платой минималистичного дизайна:

Особенность данной платы - одностороннее исполнение без единой дырки, легко воспроизводимое в домашних условиях. Несколько SMD типозамера 1206 припаять не составит большой проблемы, остальные элементы - вполне обычные, просто у них подогнули ножки:

Пара конденсаторов притаилась под процессором, а вот кварц, скорее всего, располагается с обратной стороны. Но тогда все-таки надо сверлить, о ужас, целых две дырочки.

Как это и бывает в таких проектах ;), имеем TTL-UART, к которому нужен переходник (либо на COM, либо на USB). Кстати, чертежи платы для переходника на COM-порт также прилагаются, выглядит так:

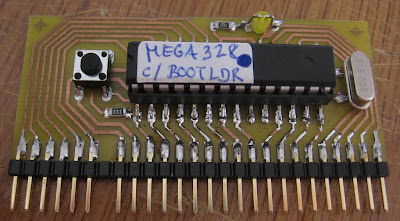

Естественно, автор не мог не разработать версию для макетки (bread board), EDuino-B:

Это - сторона, на которой расположены элементы.

Заметим, что светодиод распаян так не зря - он вставлен в дырочку и виден на противоположной стороне:

Креативно, не так ли? ;)

А вот так он смотрится в макетке:



Файлы проекта:

• TTL / RS-232 adapter
• EDuino v1
• EDuino-B v1

Файлов Eagle нет, все чертежи в PDF: есть схема, силкскрин, медные проводники - все это можно как минимум распечатать для ЛУТ ;)

Авторы говорят: это наш взгляд на то, как должен выглядеть Arduino Serial. Допустим, но где же COM-порт на транзисторах? Понятно, что добавление транзисторов, резисторов и конденсаторов раздуло бы плату и увеличило количество SMD-элементов.

Краткий итог: еще одна плата DIY, совместимая с Arduino. Поверхностный монтаж - весьма неплохо, потому что не надо сверлить дырки. С другой стороны, through-hole все-таки надежнее.  Думаю, можно рекомендовать для домашнего повторения.

Материалы проекта лицензированы под cc-sa 3.0, как и мой блог ;)
